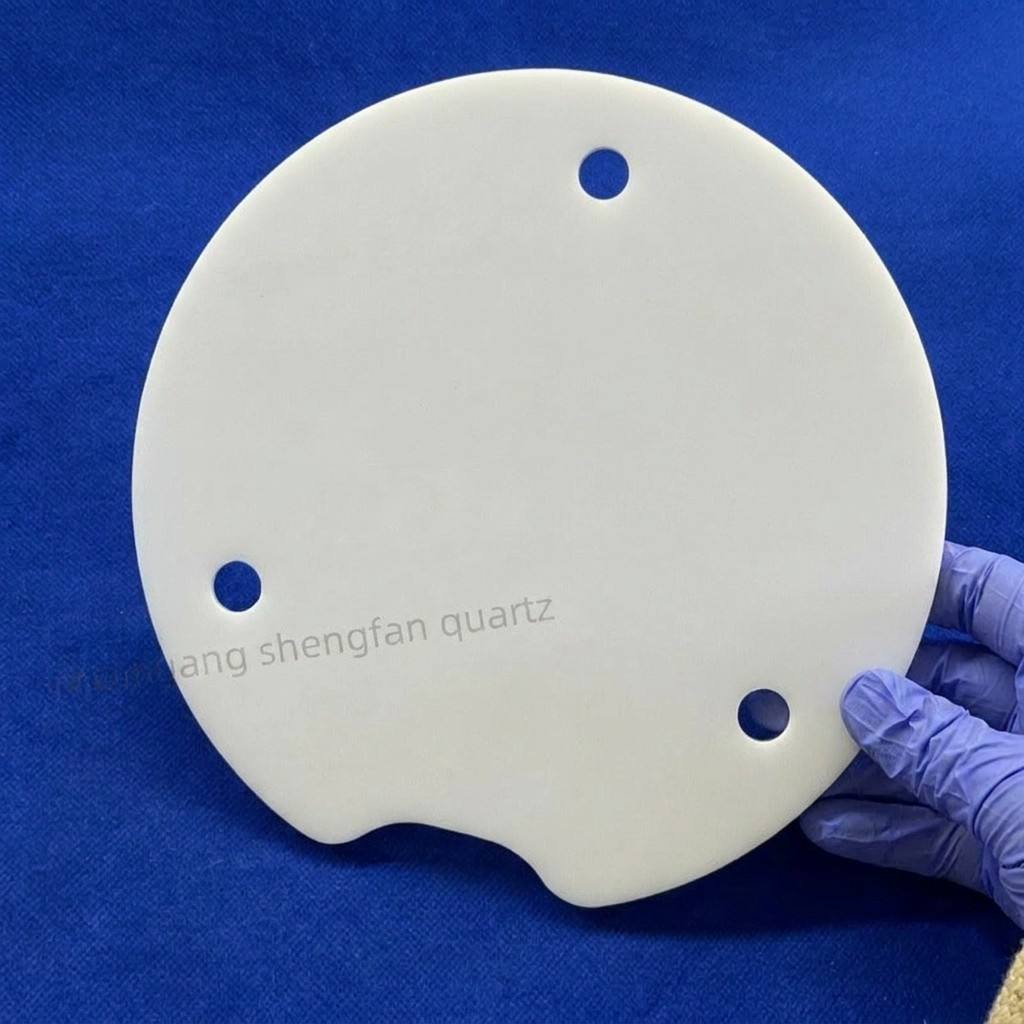

अपारदर्शी क्वार्ट्ज छिद्रित चादरें: अर्धचालक-मिया के लिए उच्च-परावर्तकता तापीय विकिरण परिरक्षण सामग्री

প্রকল্পের সংক্ষিপ্ত বিবরণ

• ক্লায়েন্ট: কোরিয়ান ফটোভোলটাইক সরঞ্জাম উপাদান প্রস্তুতকারক

• পণ্য: অস্বচ্ছ কোয়ার্টজ ছিদ্রযুক্ত শীট (PECVD চুল্লিতে তাপ বিকিরণ সুরক্ষার জন্য)

• সরবরাহকারী: Lianyungang Shengfan Quartz Products Co., Ltd.

• উপাদান: উচ্চ-বিশুদ্ধ অস্বচ্ছ (দুধের মতো/অপেলসেন্ট) কোয়ার্টজ

• মূল বৈশিষ্ট্য: ইনফ্রারেড প্রতিফলন ≥ 85%, তাপ পরিবাহিতা ≤ 1.4 W/m·℃

• প্রয়োগ: ফটোভোলটাইক PECVD টিউব চুল্লিতে গ্রাফাইট সাসসেপ্টরের জন্য তাপ নিরোধক লাইনার, ডিফিউশন চুল্লির জন্য তাপ বিকিরণ সুরক্ষার স্তর, উচ্চ-তাপমাত্রার তাপ-চিকিৎসা চেম্বারের জন্য প্রতিরক্ষামূলক লাইনার

• মূল প্রক্রিয়া: ডায়মন্ড ওয়্যার স করাত কাটা, সিএনসি নির্ভুল খোদাই, দ্বিপাক্ষিক ল্যাপিং, বার-ফ্রি প্রান্ত ফিনিশিং, নির্ভুল ছিদ্র

ক্লায়েন্টের মূল সমস্যা

1. স্বচ্ছ কোয়ার্টজের সাথে অপর্যাপ্ত তাপ সুরক্ষা

ক্লায়েন্ট পূর্বে তাদের PECVD টিউব চুল্লিতে বিকিরণ শিল্ড হিসাবে স্বচ্ছ কোয়ার্টজ প্লেট ব্যবহার করত। স্বচ্ছ কোয়ার্টজ উল্লেখযোগ্য পরিমাণে ইনফ্রারেড সঞ্চালন করে, যার ফলে চুল্লির বাইরের দেয়ালে অতিরিক্ত তাপ পৌঁছায়। এর ফলে পেরিফেরাল ও-রিং, সেন্সর এবং জল-কুলিং লাইনের দ্রুত বার্ধক্য ঘটে, যার জন্য প্রতি 4-6 সপ্তাহে রক্ষণাবেক্ষণের জন্য বন্ধ রাখতে হত—ডাউনটাইম খরচ উল্লেখযোগ্যভাবে বৃদ্ধি করে।

2. তাপ লিকেজ এবং যান্ত্রিক ব্যর্থতার জন্য জোড়া লাগানো কাঠামো

পূর্বের সরবরাহকারী শুধুমাত্র ছোট আকারের অস্বচ্ছ কোয়ার্টজ প্লেট (সর্বোচ্চ 300×200 মিমি) তৈরি করতে পারত, যার ফলে বড় চুল্লির সুরক্ষার জন্য একাধিক টুকরা একসাথে জোড়া লাগাতে হত। প্রায় 400°C অপারেটিং তাপমাত্রায়, জোড়া লাগানো ফাঁক দিয়ে তাপ বিকিরণ লিকেজ অগ্রহণযোগ্য স্তরে পৌঁছেছিল। উপরন্তু, জোড়া লাগানো অংশগুলির মধ্যে অসঙ্গত তাপীয় প্রসারণের কারণে ফিক্সচার আলগা হয়ে যাওয়া এবং প্লেট স্থানচ্যুত হওয়ার ঘটনা ঘটে, যা সুরক্ষার কার্যকারিতা নষ্ট করে এবং মাঝে মাঝে প্লেট ভেঙে যাওয়ার কারণ হয়।

3. ইনস্টলেশন অসুবিধার জন্য অপর্যাপ্ত ছিদ্র নির্ভুলতা

প্রতিটি শিল্ডিং প্লেটের জন্য একাধিক পজিশনিং হোল এবং এয়ারফ্লো চ্যানেলের প্রয়োজন ছিল। পূর্ববর্তী সরবরাহকারীর প্রচলিত ড্রিলিং পদ্ধতিগুলি ছিদ্র-অবস্থানের বিচ্যুতি ±0.1 মিমি এর বেশি এবং রুক্ষ ছিদ্র দেয়াল চিপিংয়ের প্রবণতা তৈরি করত। এর ফলে ক্লায়েন্টকে প্রতিটি চালানের ম্যানুয়ালি পুনরায় কাজ করতে হত—একটি সময়সাপেক্ষ প্রক্রিয়া যা প্রতি প্লেটে প্রায় 30 মিনিট সময় নিত—চুল্লি সমাবেশ সময়সূচী উল্লেখযোগ্যভাবে বিলম্বিত করত।

আমাদের লক্ষ্যযুক্ত সমাধান ও সুবিধা

1. উন্নত তাপ প্রতিফলনের সাথে প্রিমিয়াম অস্বচ্ছ কোয়ার্টজ উপাদান

আমরা উচ্চ-বিশুদ্ধ অস্বচ্ছ কোয়ার্টজ ব্ল্যাঙ্ক নির্বাচন করেছি যাতে অভিন্নভাবে বিতরণ করা মাইক্রোবাবল (ব্যাস 10-100 μm, পরিমাণ ≥ 20%) থাকে, যা 2.5-16 μm তরঙ্গদৈর্ঘ্যের পরিসরে ইনফ্রারেড প্রতিফলন ≥ 85% অর্জন করে। মাত্র 1.4 W/m·℃ তাপ পরিবাহিতা স্বচ্ছ কোয়ার্টজের (1.6-1.8 W/m·℃) চেয়ে উল্লেখযোগ্যভাবে উন্নত, যা চুল্লির বাইরের দেয়ালে বিকিরণ তাপ স্থানান্তরকে কার্যকরভাবে ব্লক করে। উপাদানের অন্তর্নিহিত কম তাপীয় প্রসারণ সহগ (5.4×10⁻⁷/℃) চমৎকার তাপ শক প্রতিরোধ ক্ষমতা নিশ্চিত করে, বারবার তাপীয় চক্রের সময় ভাঙা বা স্তর বিচ্ছিন্ন হওয়া প্রতিরোধ করে।

2. বড়-ফর্ম্যাটের এক-টুকরা গঠন জোড়া ফাঁক দূর করে

আমাদের বড়-ফর্ম্যাটের সিএনসি মেশিনিং সেন্টার ব্যবহার করে, আমরা 800×600 মিমি পর্যন্ত এক-টুকরা অস্বচ্ছ কোয়ার্টজ প্লেট তৈরি করতে পারি, যা জোড়া ফাঁক এবং সংশ্লিষ্ট তাপ লিকেজ সমস্যাগুলি সম্পূর্ণরূপে দূর করে। ক্লায়েন্টের বিভিন্ন চুল্লি মডেলের জন্য, আমরা 200×200 মিমি থেকে 650×450 মিমি পর্যন্ত পূর্ণ-সিরিজের এক-টুকরা সমাধান সরবরাহ করি, যা বিদ্যমান সরঞ্জাম ডিজাইনের সাথে নির্বিঘ্ন একীকরণ নিশ্চিত করে।

3. নির্ভুল ছিদ্র সঠিক ইনস্টলেশন নিশ্চিত করে

ডায়মন্ড-কোটেড ড্রিল বিট সহ সিএনসি ড্রিলিং সেন্টার ব্যবহার করে, আমরা ধারাবাহিকভাবে অর্জন করি:

• ছিদ্র ব্যাসের সহনশীলতা: ±0.02 মিমি

• ছিদ্র-অবস্থানের নির্ভুলতা: ±0.03 মিমি

• পলিশিংয়ের পরে ছিদ্র দেয়ালের রুক্ষতা: Ra ≤ 0.4 μm

• বার-ফ্রি এবং চিপ-ফ্রি ছিদ্র প্রান্ত

এই নির্ভুলতা ম্যানুয়াল পুনরায় কাজের প্রয়োজনীয়তা দূর করে, প্রাপ্তির সাথে সাথে তাৎক্ষণিক ইনস্টলেশন সক্ষম করে।

সহযোগিতার ফলাফল ও ক্লায়েন্টের প্রতিক্রিয়া

1. উল্লেখযোগ্য তাপ সুরক্ষা উন্নতি

PECVD টিউব চুল্লিতে তিন মাস ধরে অবিরাম অপারেশনের পরে, অস্বচ্ছ কোয়ার্টজ ছিদ্রযুক্ত শীটগুলি পূর্ববর্তী স্বচ্ছ কোয়ার্টজ সমাধানের তুলনায় চুল্লির বাইরের দেয়ালের পৃষ্ঠে প্রায় 45°C তাপমাত্রা হ্রাস অর্জন করেছে। পেরিফেরাল উপাদানের পরিষেবা জীবন (ও-রিং, সেন্সর, কুলিং লাইন) 4-6 সপ্তাহ থেকে 6 মাসের বেশি প্রসারিত হয়েছে, রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি 75% হ্রাস পেয়েছে।

2. সমাবেশ দক্ষতা নাটকীয়ভাবে উন্নত হয়েছে

এক-টুকরা গঠনের নকশা জোড়া লাগানোর পদ্ধতিগুলি দূর করেছে, যখন উচ্চ-নির্ভুল ছিদ্র পজিশনিং প্লাগ-এন্ড-প্লে ইনস্টলেশন সক্ষম করেছে। প্রতি ইউনিট চুল্লি সমাবেশের সময় প্রায় 2 ঘন্টা থেকে 45 মিনিটে হ্রাস পেয়েছে—62% হ্রাস—ক্লায়েন্টকে উৎপাদন বৃদ্ধি সময়সূচী ত্বরান্বিত করার অনুমতি দিয়েছে।

3. পণ্যের জীবনকাল প্রত্যাশা ছাড়িয়ে গেছে

অবিরাম 400°C অপারেটিং অবস্থার অধীনে, 800 টুকরার প্রথম ব্যাচটি 12 মাসের বেশি সময় ধরে ভাঙা, বিকৃতি বা পৃষ্ঠের স্তর বিচ্ছিন্নতা ছাড়াই পরিষেবা বজায় রেখেছে—পূর্ববর্তী সরবরাহকারীর পণ্যের চেয়ে চার গুণ দীর্ঘ জীবনকাল অর্জন করেছে।
